बुनियादी जानकारी

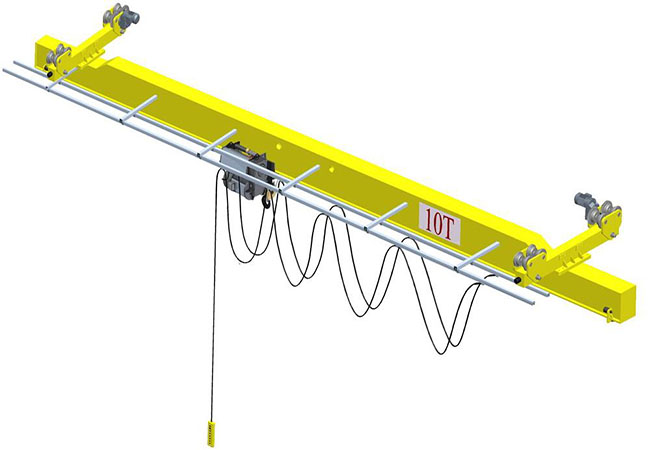

नाम: 5t 10t सिंगल गर्डर बीम निलंबन ओवरहेड क्रेन

मॉडल नं .: सिंगल गर्डर ओवरहेड क्रेन

टाइप: सामान्य

क्षमता: 1-20t

भारोत्तोलन ऊंचाई: 1-30 मीटर

लिफ्टिंग तंत्र: एलिइक्ट्रिक होइस्ट

पावर स्रोत: 3 चरण 380 वी 50 हर्ट्ज

सुरक्षा उपकरण: सुसज्जित

कार्य कर्तव्य: ए 3-ए 5

रंग: अनुकूलित

नियंत्रण विधि: अनुकूलित

भारोत्तोलन गति: परिवर्तनीय गति

परिवहन पैकेज: प्लाईवुड बॉक्स / प्लास्टिक बुना कपड़ा

विशिष्टता: 10 टन ओवरहेड क्रेन

उत्पत्ति: हेनान, चीन

उत्पाद वर्णन

संक्षिप्त विवरण:

भारोत्तोलन वजन: 5-10 टन

मैक्स लिफ्टिंग ऊंचाई 30 मीटर

अवधि 7.5-31.5 मीटर

अनुप्रयोगों:

सिंगल गर्डर बीम निलंबन ओवरहेड क्रेन   है   व्यापक रूप से मशीनरी विनिर्माण, धातु विज्ञान, बंदरगाहों, रेल स्टेशनों, गोदामों, कार्यशालाओं, धातु विज्ञान, गोदामों और विधानसभा की दुकानों आदि में उपयोग किया जाता है।

विशेषताएं:

1.5t 10t ओवरहेड क्रेन 5t ~ 10t सामान उठाने के लिए है;
2. इसमें खूबसूरत बॉक्स-टाइप वेल्डेड मुख्य गर्डर्स हैं। अच्छा प्रदर्शन और हल्के वजन के साथ मुख्य girders के लिए कंप्यूटर अनुकूलित डिजाइन;
3. छोटे व्हील दबाव के साथ कॉम्पैक्ट संरचना, हल्के वजन और उच्च उठाने की ऊंचाई, जो संरचना निवेश को कम करने के लिए कार्यशालाओं में सीमित स्थान का कुशलतापूर्वक उपयोग करती है।
4. अधिकतम। अवधि 40 मीटर तक पहुंचती है;
5. इस तरह का उत्पादन विशेष रूप से उच्च कक्षा के साथ विभिन्न कार्यशालाओं के लिए डिजाइन कर सकते हैं।

तंत्र:
1. सिंगल मुख्य गर्डर्स, बॉक्स-टाइप वाइल्डिंग द्वारा आकार दिया गया;
2. उच्च गुणवत्ता वाले कार्बन स्टील Q235B और Q345B;
3. उच्च शक्ति शिकंजा से जुड़ा डबल गर्डर;
4. वेल्डिंग सीम एक्स-रे और अल्ट्रासाउंड द्वारा परीक्षण किया जाता है;
5. जाली पहियों;
6. कॉम्पैक्ट संरचना, छोटी मात्रा और हल्के वजन ट्रॉली;
7. उठाने की व्यवस्था खुली प्रकार की चरखी उठाना है;
8. कॉम्पैक्ट रेड्यूसर मोटर ड्राइव, चरण कम नियंत्रण, कठोर गियर और सुरक्षा डिस्क ब्रेक;
9. अच्छा ऑपरेशन प्रदर्शन, चरण कम गति विनियमन और आसानी से चल रहा है;
10. आंतरिक तनाव को मुक्त करने के लिए वेल्डिंग के बाद मुख्य गर्डर्स शॉट 2 को विस्फोट कर रहा है;
11. उच्च गुणवत्ता वाले इपीक्सी जस्ता समृद्ध प्राइमर चित्रकारी, और तेल फिल्म की मोटाई 140μm है;

बिजली प्रणाली:
1. चरण कम स्लाइड लाइनों के माध्यम से बिजली की आपूर्ति;
2. उठाने के तंत्र और यात्रा तंत्र पारस्परिक रूप से स्वतंत्र हैं और एक ही समय में यात्रा कर सकते हैं;
3. नियंत्रण कक्ष संरक्षण डिग्री आईपी 54 है;
4. उचित घटकों की स्थापना, चेक और रखरखाव के लिए सुविधाजनक;
5. केबल केबल, इलेक्ट्रिक केबल ट्रॉली में इलेक्ट्रिक केबल निलंबित कर दिया गया है जो गैल्वनाइज्ड सी-टाइप स्टील पर स्लाइड करता है;

सुरक्षा संरक्षण उपकरण:
ओवरलोड लिमिटर, सीमा स्विच (भारोत्तोलन और यात्रा), इंटरलॉकिंग सुरक्षा उपकरण, बफर, ट्रैक स्वीप प्लेट, शील्ड, बस बार सुरक्षा बोर्ड, एंटी-टकराव डिवाइस, मुख्य डिस्कनेक्टिंग स्विच, आपातकालीन रोक प्रणाली और मोटर अधिभार संरक्षण।

विशेष विवरण:
