विस्फोट प्रूफ ब्रिज क्रेन

उत्पाद विवरण

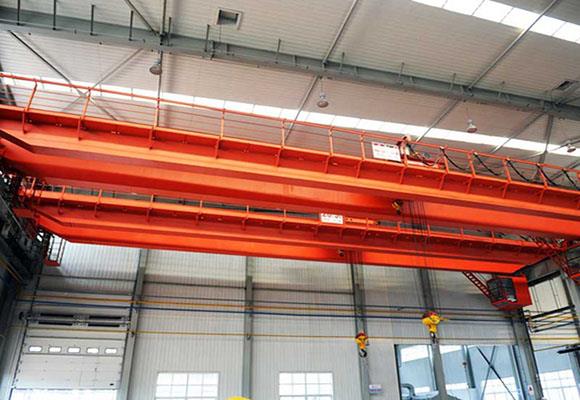

विस्फोट प्रूफ ब्रिज क्रेन

विवरण

डबल बीम विस्फोट प्रूफ ट्रॉली क्रेन GB3836.2-2000 द्वारा निर्धारित मानकों को संतुष्ट करता है विस्फोट-सबूत इलेक्ट्रिक उपकरण विस्फोटक गैस पर्यावरण में काम करना भाग -2: ज्वाला-सबूत क्रेन। क्रेन ने विस्फोट-सबूत उत्पादों का परीक्षण करने के लिए सरकार द्वारा नामित इकाइयों द्वारा परीक्षा उत्तीर्ण करने के बाद विस्फोट-सबूत प्रमाण पत्र प्राप्त किया है। विस्फोट-सबूत अंक क्रमशः ExdⅡCT4 हैं।

यह उत्पाद उन क्षेत्रों के लिए उपयुक्त है जहां विस्फोट, ट्रांसमिशन Ⅱ बी या Ⅱ सी से अधिक नहीं है और भाप गैस के इग्निशन तापमान समूह या भाप और गैस के विस्फोटक मिश्रण टी 4 से कम नहीं है। लागू खतरनाक जोन क्षेत्र 1 और क्षेत्र 2 हैं (कृपया विवरण के लिए GB3836.1-2000 देखें)।

यह उत्पाद आम तौर पर जमीन पर नियंत्रित होता है, लेकिन चालक के केबिन से नियंत्रण भी स्वीकार्य है। कामकाजी ग्रेड मध्यवर्ती है।

विशेष विवरण

क्षमता	टी	5
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	मीटर	16M
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	19.6 (14.6)
क्रेन यात्रा की गति	मीटर / मिनट	22.3 (12)
कुल वजन	किलोग्राम	12700	14200	16100	18600	21000	25400	28500	31400
मैक्स। व्हील लोड	केएन	72	78	84	92	97	109	117	124
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	10
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	1763
हुक केंद्र के लिए रेल शीर्ष	एच 4	71
क्रेन बेस दूरी	डब्ल्यू	3400			3550		5000
क्रेन चौड़ाई	बी	5054			5204		5948
ट्रॉली रेल दूरी	कश्मीर	1400
हुक बाएं सीमा	एस 1	800
सही सीमा हुक	एस 2	1250

क्षमता	टी	10
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	मीटर	16M
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	20.5 (14.6)
क्रेन यात्रा की गति	मीटर / मिनट	22.3 (12)					19 (14.5)
कुल वजन	किलोग्राम	14300	16100	18900	20600	23200	27600	31000	34400
मैक्स। व्हील लोड	केएन	101	108	117	122	126	135	144	152
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	15.5
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	1800
हुक केंद्र के लिए रेल शीर्ष	एच 4	602/552
क्रेन बेस दूरी	डब्ल्यू	4050					5000
क्रेन चौड़ाई	बी	5704			5882		5948
ट्रॉली रेल दूरी	कश्मीर	2000
हुक बाएं सीमा	एस 1	1050
सही सीमा हुक	एस 2	1300

क्षमता	टी	16 / 3.2
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	एम / एक	16M / 18 मी
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	20.5 (13)
क्रेन यात्रा की गति	मीटर / मिनट	19 (14.5)					17 (14.5)
कुल वजन	किलोग्राम	19100	20300	23400	26400	28800	33100	36300	39,400
मैक्स। व्हील लोड	केएन	138	146	152	166	173	185	194	203
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	23.9 (23.2)
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	2043/2043
हुक केंद्र के लिए रेल शीर्ष	एच 4	860/780
क्रेन बेस दूरी	डब्ल्यू	4000			4100		5000
क्रेन चौड़ाई	बी	5864			5928		6438
ट्रॉली रेल दूरी	कश्मीर	2000
हुक बाएं सीमा	एस 1 / S2	1040/1850
सही सीमा हुक	S3 / S4	1500/2310

क्षमता	टी	20/5
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	एम / एक	12M / 14 एम
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	20.5 (14.6)
क्रेन यात्रा की गति	मीटर / मिनट	19 (14.5)					17 (14.5)
कुल वजन	किलोग्राम	19900	21300	23500	27700	30300	34600	38300	41500
मैक्स। व्हील लोड	केएन	160	167	176	189	197	209	220	229
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	25.7 (25)
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	2045/2045
हुक केंद्र के लिए रेल शीर्ष	एच 4	858/858
क्रेन बेस दूरी	डब्ल्यू	4000			4100		5000
क्रेन चौड़ाई	बी	5864			5928		6438
ट्रॉली रेल दूरी	कश्मीर	2000
हुक बाएं सीमा	एस 1 / S2	1030/1930
सही सीमा हुक	S3 / S4	1420/2320

क्षमता	टी	32/5
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	एम / एक	16M / 18 मी
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	20 (12.3)
क्रेन यात्रा की गति	मीटर / मिनट	17 (14.5)					19.4 (14.5)
कुल वजन	किलोग्राम	26900	28600	32100	35500	39,800	44900	49,200	52,700
मैक्स। व्हील लोड	केएन	234	248	260	275	287	303	314	325
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	42.2 (40.7)			43.6 (40.7)
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	2230
हुक केंद्र के लिए रेल शीर्ष	एच 4	800
क्रेन बेस दूरी	डब्ल्यू	4650			4700		5000
क्रेन चौड़ाई	बी	6478			6628		6928
ट्रॉली रेल दूरी	कश्मीर	2500
हुक बाएं सीमा	एस 1 / S2	1070/2050
सही सीमा हुक	S3 / S4	1700/2680

क्षमता	टी	50/10
स्पैन	मीटर	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	एम / एक	12M / 16M
उठाने की गति	मीटर / मिनट	15.5
ट्रॉली यात्रा की गति	मीटर / मिनट	19.1 (15.3)
क्रेन यात्रा की गति	मीटर / मिनट	19.4 (14.4)					19.3 (14.4)
कुल वजन	किलोग्राम	35300	37,800	42000	46100	50100	55,600	59,600	64,900
मैक्स। व्हील लोड	केएन	333	354	373	385	404	421	434	450
रेल अनुशंसित	आदर्श	43 किलो / मी
कुल मोटर शक्ति	kw	23.9 (23.2)
मुख्य आयाम (मिमी)	स्पैन (एम)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	2744			2750
हुक केंद्र के लिए रेल शीर्ष	एच 4	1020			1014
क्रेन बेस दूरी	डब्ल्यू	4800					5000
क्रेन चौड़ाई	बी	6828			6858		7058
ट्रॉली रेल दूरी	कश्मीर	2500
हुक बाएं सीमा	एस 1 / S2	1005/2200
सही सीमा हुक	S3 / S4	2000/3195

क्षमता	टी	75/20
स्पैन	मीटर	13.5	16.5	19.5	22.5	25.5	28.5	31.5
सामान उठाने की ऊंचाई	एम / एक	20/22
उठाने की गति	मीटर / मिनट	1.86 / 4.2
ट्रॉली यात्रा की गति	मीटर / मिनट	10
क्रेन यात्रा की गति	मीटर / मिनट	15.4, (9.88)				15.7 (9.9)
कुल वजन	किलोग्राम	26900	28600	32100	35500	39,800	44900	49,200
मैक्स। व्हील लोड	केएन	219	302	314	324	333	345	356
रेल अनुशंसित	आदर्श	43 किलो / मी
मुख्य आयाम (मिमी)	स्पैन (एम)	13.5	16.5	19.5	22.5	25.5	28.5	31.5
क्रेन शीर्ष पर रेल शीर्ष	एच	3422	3422	3426	3430	3428	3432	3434
हुक केंद्र के लिए रेल शीर्ष	एच 4	1588	1588	1584	1580	1582	1578	1576
