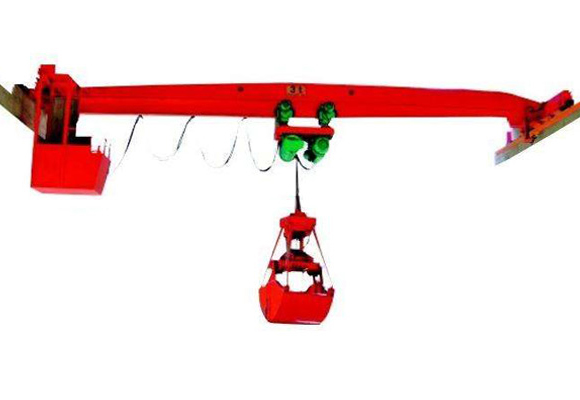

पकड़ के साथ एकल गिरधार उपरि क्रेन
पकड़ो के साथ एकल गिरधार उपरि क्रेन वर्णन एलडीजेड इलेक्ट्रिक एकल गर्डर हड़पने क्रेन हड़पने और बिजली के उभाड़ ट्रॉली के साथ आम एकल गर्डर क्रेन का एक प्रकार है, रेटेड क्षमता 2 ~ 20t, अवधि 4.5 मीटर ~ 28.5 मीटर है, और काम कर रहे तापमान है -20 ℃ ~ 40 ℃, पर्यावरण के साथ उपयोग करने की अनुमति नहीं है ...
पकड़ के साथ एकल गिरधार उपरि क्रेन
विवरण
एलडीजेड इलेक्ट्रिक एकल गर्डर हड़पने वाली क्रेन हड़पने वाली और इलेक्ट्रिक फहर ट्रॉली के साथ आम एक गर्डर क्रेन है, रेटेड क्षमता 2 ~ 20 डिग्री, अवधि 4.5 मीटर ~ 28.5 मीटर है, और काम कर रहे तापमान -20 ℃ ~ + 40 ℃, अनुमत नहीं है inflammabl5 के साथ पर्यावरण में उपयोग करने के लिए explosiv5। संक्षारक माध्यम बल्क सामग्री से निपटने के लिए कारखाने, गोदामों और भंडारण संयंत्र के लिए उपयुक्त यह क्रेन।
यह क्रेन मैष्णिकल भाग एक किरण है, जो उच्च गुणवत्ता वाले स्टील बीम और एक समय के आकार वाले यू आकार की स्लॉट द्वारा बनाई गई है; स्टील प्लेट सामग्री Q235 या Q3452 है अंत कैरिज आयताकार ट्यूब या उच्च क्वालिचिल स्टील प्लेट द्वारा वेल्डेड है; बीम 10.9 वर्ग बोल्ट से जुड़ा हुआ है, क्रेन यात्रा प्रणाली तीन-में-एक चालित या पारंपरिक मोटर और रेड्यूसर चालित है
विशेषताएं
1. उचित संरचनात्मक 5 मजबूत असर क्षमता;
2. मजबूत ragi4
3. सामान्य गति या विभिन्न आवृत्ति गति नियंत्रण हो सकता है
4. नरम शुरू और रोक, चिकनी चल रहा है।
5. कम nois5 कम लागत रखरखाव;
विशेष विवरण
क्षमता | टी | 1,2,3,5,10,16,20 | |||||||
स्पैन | मीटर | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
सामान उठाने की ऊंचाई | मीटर | 6, 9, 12, 18, 24, 30 | |||||||
भार उठाने की गति | मीटर / मिनट | 0,35 / 3.5,0.7 / 7,0.8 / 8 | |||||||
लहराते गति की गति | मीटर / मिनट | 20 | |||||||
क्रेन यात्रा की गति | मीटर / मिनट | 20,30 | |||||||
मैक्स। व्हील भार | केएन | 8.7 | 9.9 | 1 1 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
रेल की सिफारिश की | आदर्श | 24kg / मी | |||||||
कुल मोटर शक्ति | kw | 1.7 | |||||||
मुख्य आयाम (मिमी) | स्पैन (एम) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
क्रेन शीर्ष करने के लिए रेल शीर्ष | एच | 490 | 530 | 580 | 660 | 745 | |||
केंद्र को हुक करने के लिए रेल शीर्ष | एच 4 | 910 | 955 | 970 | 990 | 1010 | |||
क्रेन बेस दूरी | डब्ल्यू | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
क्रेन की चौड़ाई | बी | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
हुक को छोड़ दिया सीमा | एस 1 | 796 | |||||||
हुक सही सीमा | एस 2 | 1274 |
