शोर कंटेनर क्रेन को जहाज

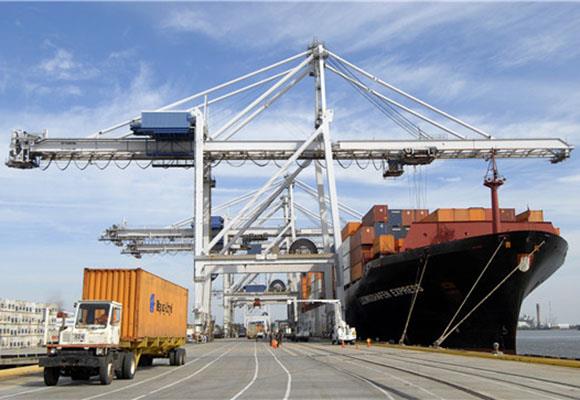

शिप टू शोर कन्टेनर क्रेन विवरण एसटीएस, शोर कंटेनर क्रेन को जहाज का व्यापक रूप से जहाजों और ट्रकों से कंटेनरों को लोड और उतारने के लिए उपयोग किया जाता है। क्रेन फ्रेम डिज़ाइन बहुत उन्नत है ताकि क्रेन उच्च दक्षता के साथ काम कर सके। ट्रॉली उस रेल पर यात्रा कर सकती हैं, जो कि पर ...
जहाज को शोर कंटेनर क्रेन
विवरण
एसटीएस, शिप टू शोर कंटेनर क्रेन को जहाज़ और ट्रकों से कंटेनरों को लोड और अनलोड करने के लिए व्यापक रूप से इस्तेमाल किया जाता है। क्रेन फ्रेम डिज़ाइन बहुत उन्नत है ताकि क्रेन उच्च दक्षता के साथ काम कर सके। ट्रॉली उस रेल पर यात्रा कर सकती है जो आउटरीच किरण पर चढ़ाई की जाती हैं और पूरे क्रेन जमीन पर घुड़सवार रेल पर यात्रा करती है। तेज चलती और उठाने की गति आपको शानदार कामकाजी प्रदर्शन लाती है
एसटीएस, शिप टू शोर कंटेनर क्रेन को जहाज़ और ट्रकों से कंटेनरों को लोड और अनलोड करने के लिए व्यापक रूप से इस्तेमाल किया जाता है। क्रेन फ्रेम डिज़ाइन बहुत उन्नत है ताकि क्रेन उच्च दक्षता के साथ काम कर सके। ट्रॉली उस रेल पर यात्रा कर सकती है जो आउटरीच किरण पर चढ़ाई की जाती हैं और पूरे क्रेन जमीन पर घुड़सवार रेल पर यात्रा करती है। तेज चलती और उठाने की गति आपको शानदार कामकाजी प्रदर्शन लाती है
एसटीएस क्रेन मुख्य रूप से स्टील संरचना, उत्थापन तंत्र, ट्रॉली यात्रा तंत्र, लंबी यात्रा तंत्र, लफिंग तंत्र शामिल है। सभी तंत्रों को ऑपरेटर द्वारा सर्वव्यापक दृश्य केबिन में एक stepless गति के साथ संचालित किया जा सकता है।
विशेषताएं
1. रेटेड लोड भारोत्तोलन क्षमता (टी / एच): 400, 500, 600, 800, 1000, 1250, 1500, 1800, 2000, 2250, 2500, 3000, 3600, 4000, 4500, 5000।
2. लोड भारोत्तोलन क्षमता की प्राथमिकता (टी): 10, 12.5, 16, 20, 25, 32, 40, 45, 50, 56, 63, 71, 80, 90।
3. कार्य स्तर:
मानक | GB3811-2008 |
कक्षाओं का उपयोग करें | U8 |
लोड-अप कंडीशन | Q4 |
कार्य स्तर | ए 8 |
4. तंत्र के कार्य स्तर:
तंत्र | ग्रेड का उपयोग करना | लोड-अप कंडीशन | कार्य स्तर |
भारोत्तोलन / समापन | T8 | L4 | M8 |
ट्राली | T8 | L4 | M8 |
क्रेन | T5 | L3 | M6 |
फ्रंट गैदर पिचिंग | टी -4 | L3 | M5 |
टैक्सी | टी -4 | L3 | M5 |
5. कार्य गति:
तंत्र | गति (मी / मिनट) |
भारोत्तोलन / समापन (पूर्ण भार / बिना लोड) | 60 ~ 80/100 ~ 240 |
ट्रॉली यात्रा | 100 ~ 280 |
क्रेन यात्रा | 20 ~ 40 |
फ्रंट गैदर पिचिंग | 5 ~ 10 (एक रास्ता) |
कैब यात्रा | 20 ~ 25 |
6. इस्पात संरचना:
डिजाइन सेवा समय | 20 ~ 30 साल |
लोड वर्ण | लगातार, भारी शुल्क, बारी बारी से |
ऑपरेटिंग कैरेक्टर | साइकिल संचालन, काम व्यस्त, उच्च प्रभाव |
7. इस्पात संरचना के अवयव: क्रेन चेसिस, बैक पुल रॉड, टावर फ्रेम, फ्रंट पुल रॉड, फ्रंट गर्डर, गैन्ट्री फ़्रेम, फनेल पाड़, फफूंदी स्ट्रट, बैक गर्डर।
विशिष्टता
भारोत्तोलन क्षमता (नीचे प्रसारक) | टी | 30.5 | 35 | 40.5 | 50 | ||
उठाने की क्षमता (स्प्रेडर से ऊपर) | टी | 38 | 45 | 50 | 60 | ||
कार्य स्तर | ए 7 | ए 7 | ए 8 | ए 8 | |||
अवधि (मी) | एस | 10.5 | 10.5 | 22 | 22 | ||
आधार दूरी | बी | 16.5 | 17.63 | 16 | 16 | ||
उठाने की ऊँचाई (ऊपर / नीचे) | एच 1 | 22 | 22 | 28 | 38 | ||
एच 2 | 16 | 10 | 14 | 14 | |||
गति | भार उठाने की गति | पूरा भार | मीटर / मिनट | 46 | 30 | 50 | 70 |
केवल स्प्रीडर के साथ | 120 | 60 | 120 | 150 | |||
ट्रॉली यात्रा | 150 | 120 | 120 | 220 | |||
क्रेन यात्रा | 45 | 25 | 45 | 45 | |||
जीब का एक झुकाव का समय | मिनट | 7 | 6 | 5 | 5 | ||
मुख्य आयाम | एल 1 | 38000 | 30000 | 38000 | 55000 | ||
एल 2 | 10000 | 10000 | 11000 | 18000 | |||
L3 | 4000 | 8850 | 6000 | 6300 | |||
L4 | 4000 | 110000 | 15000 | 20000 |
