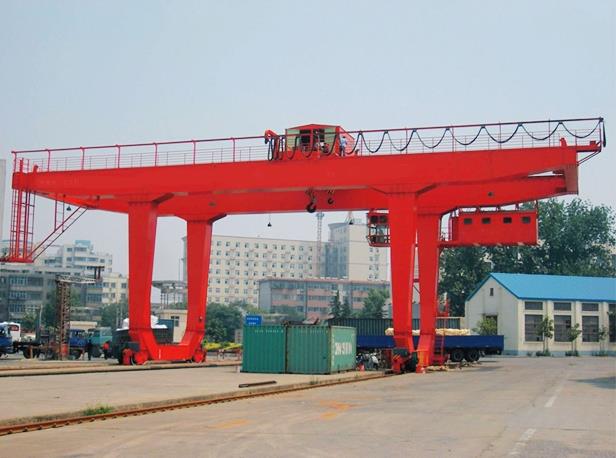

यू टाइप नई डिजाइन जंगम 80 टन रेल घुड़सवार गैन्ट्री क्रेन

यू टाइप नई डिजाइन जंगम 80 टन रेल घुड़सवार गैन्ट्री क्रेन

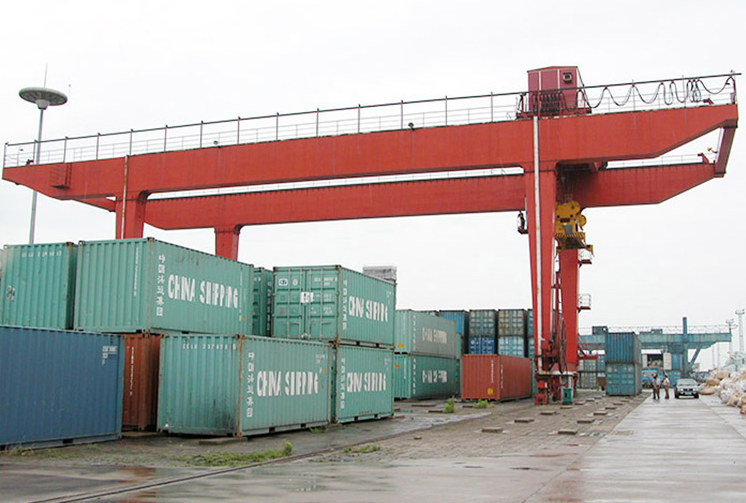

यू टाइप रेल घुड़सवार गैन्ट्री क्रेन 10-50T विशेष रूप से गहन कंटेनर स्टैकिंग के लिए डिजाइन किया गया है क्योंकि इसके स्वचालन और कम आवश्यकता और विभिन्न निलंबन भागों से लैस है। क्रेन उच्च विश्वसनीयता वाली दक्षता, लंबे जीवन और कम रखरखाव लागत के साथ अधिकतम विश्वसनीयता और सुरक्षा को जोड़ती है-जिससे स्वामित्व की सबसे कम लागत होती है।

आपके लिए उत्पाद संरचना!

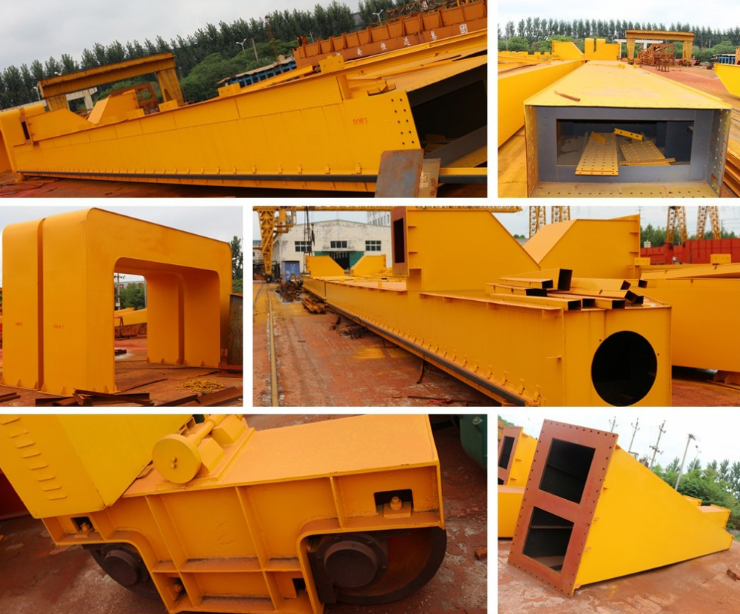

1. गैन्ट्री क्रेन के मुख्य गर्डर

2. गैन्ट्री क्रेन के आउटरिगर

उच्च शक्ति परिशुद्धता बोल्ट से जुड़े शहद के छेद के साथ स्टील प्लेटों के वेल्डेड बनें। ऊपरी ग्रिडर यात्रा करने के लिए ट्रॉली के लिए रेल फिसल रहे हैं जो उच्च तनाव परिशुद्धता बोल्ट द्वारा आउटिगरर पर तय किया गया है। ए। कठोर आउटरिगर और लचीली आउटरिगर से युक्त, सभी कनेक्शन बिंदु उच्च तनाव बोल्ट से जुड़े होते हैं

ख। सीढ़ी को कैब में प्रवेश करने या चरखी पर पहुंचने के लिए सीढ़ी का उपयोग किया जाता है

सी। जब 30 मीटर की अवधि होती है, तो गर्डर सामग्री को लिफ्ट करते समय ट्रॉली के पार्श्व प्रवाह को कम करने के लिए एक लचीली पैर की आवश्यकता होती है।

3. गैन्ट्री क्रेन की यात्रा तंत्र

4. गैन्ट्री क्रेन के उछाल के साथ ट्रॉली

ए। गियर बॉक्स और निष्क्रिय व्हील बॉक्स ड्राइविंग शामिल है

ख। ड्राइविंग गियर बॉक्स क्रेन की यात्रा को पूरा करने के लिए बिजली की आपूर्ति करता है। ड्राइविंग गियर बॉक्स और निष्क्रिय व्हील बॉक्स के बीच क्या अंतर यह है कि निष्क्रिय व्हील बॉक्स में डायनेमो, रेड्यूसर और एक्सपोज़ड गियर की एक जोड़ी जैसे ट्रांसमिशन स्ट्रक्चर की कमी होती है।

ट्रॉली मोटर, रेड्यूसर ब्रेक, ट्रॉली फ्रेम, ड्रम हुक, चरखी, वर्षा कवर और अन्य भागों के साथ इकट्ठे होते हैं। इसमें उठाने की व्यवस्था और क्रॉस ट्रैवलिंग तंत्र शामिल है। ट्रॉली को आवेदन और कामकाजी माहौल के अनुसार कड़ाई से डिजाइन किया गया है।

5. गैन्ट्री क्रेन के केबिन

6. गैन्ट्री क्रेन की विद्युत प्रणाली

ए। ग्लास खिड़की ऑपरेटर को सभी काम करने वाली स्थिति का अवलोकन कर सकती है और कैब के सामने और दो किनारों पर स्थापित हो सकती है

ख। स्वतंत्र कैबिनेट के एक समूह के रूप में, कैब के बाहर तय नियंत्रण केबल और लिंकेज स्टेशन से जुड़ा हुआ है जो कैब में स्थापित होता है। ए। होस्टिंग मोटर, लंबी यात्रा मोटर और हाइड्रोलिक पावर मोटर शामिल हैं। पूरे विद्युत प्रणाली को पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) द्वारा नियंत्रित किया जाता है।

ख। दो ऑपरेशन मोड: केबिन और रिमोट कंट्रोल।

सी। इलेक्ट्रिक घटक इलेक्ट्रिक भागों के शीर्ष ब्रांड हैं जैसे: सीमेंस, श्नाइडर, आदि। या आपकी आवश्यकता के रूप में।

7. गैन्ट्री क्रेन का प्लेटफार्म

8. प्लेस नोटिस:

क्रेन को बनाए रखने के लिए मंच स्थापित किया गया है, और सुरक्षा गार्ड को कर्मचारियों की सुरक्षा की सुरक्षा के लिए जोड़ा जाता है ट्रॉली के तार रस्सी नियमित रूप से जांच की जानी चाहिए और समय में बदल दिया जाना चाहिए यदि 10% टूटे हुए तार होते हैं, तारों को ढीला करते हैं और नीचे पहनते हैं।
